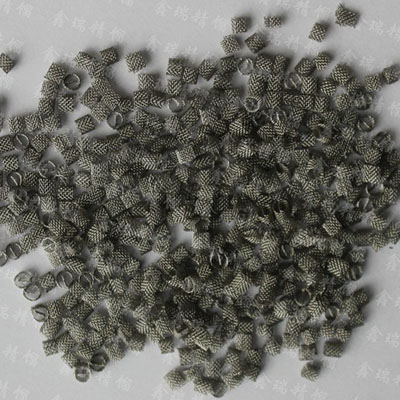

θ环填料:又称狄克松(Dixon)填料,是由金属丝网制成的环状填料,其直径与高度相等。由于其形状类似θ形状,因此又叫θ环填料。θ环填料主要用于实验室的精馏柱中以及小批量、高分离精度的产品精馏过程中。目前加工θ环填料的材质有:不锈钢,黄铜、碳钢等,型号有:Φ1.5x1.5,Φ2.0x2.0,Φ2.5x2.5,Φ3.0x3.0,Φ3.5x3.5,Φ4.0x4.0,Φ5.0x5.0,Φ6.0x6.0,Φ7.0x7.0,Φ8.0x8.0,Φ9.0x9.0,Φ10.0x10.0。通常取塔直径的1/8或1/10作为选择θ环填料的一个粗略
指标。
本公司针对实验室的需要,开发了小直径,大比表面积的实验室EX/DX系列填料,直径可以做到25mm-150mm中的任意直径,最大的比表面积大约为1500m2/m3。相对于实验室目前采用的散堆的小填料,我公司的EX/DX型填料压降较小,通量大,效率极高的特点。
DX/EX系列填料特性如下:
填料 型号 | 理论 板数 | 比表 面积 | 孔隙率% | 压力降Mpa/m | 重量 g/块 | 液体负荷m3/m2•h | 最大F因子m/s(kg/m3)0.5 |
DX | 12/m | 910 | 92 | 9.0×10-4 | 60~100 | 0.2~25 | 1.7 |
EX | 21/m | 1500 | 90 | 8.0×10-4 | 100~150 | 0.2~30 | 0.4~1.0 |
