LST-5型回流比控制器仪表使用说明书

一、仪表参数:

a.精度:0.2级

b.控制时间:0-99S/0-99S

c.输出方式:可控硅

d.输出电压:24V直流输出

e.供电电源:AC100~264V,45~65HZ

f.环境温度:0~50℃,相对温度≤85%

g.面板尺寸:160X80mm

h.开口尺寸:152X76mm

二、面板及操作:

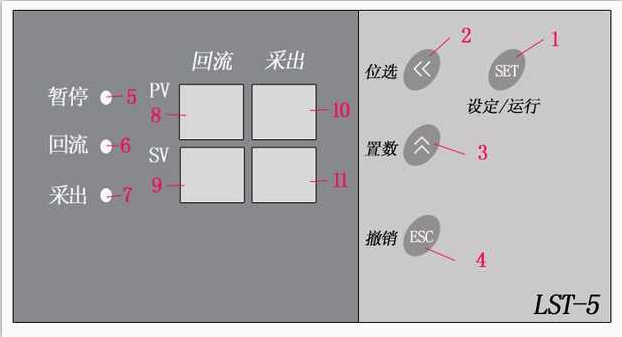

板指示编号及功能如下(下文直接以编号代替):

(一)显示状态

1、仪表上电后处于设定回流采出时间状态,“5”指示灯亮,SV最后一位数码管闪烁,此时可以通过“2”改变闪烁位的位置和“3”改变闪烁位的数值大小以及“4”撤销刚才设定的数值并恢复到上电时的时间值;回流采出运行时间暂停在回流状态,待设定完回流采出时间后按下“1”,仪表开始从回流状态工作;仪表工作在回流状态“6”指示灯亮,工作在采出状态“7”指示灯亮。

2、仪表正常工作后,“8”和“10”会交替显示,“8”显示的是已经回流的时间,此时“10”不显示;“10”显示的是已经采出的时间,此时“8”不显示。

3、在运行状态按下“1”,仪表将立刻进入设定状态也就是一次上电时的状态。

(二)按键操作

“1”键:设定/运行按键,仪表“设定”和“运行”工作状态切换,“设定”表示可以设定回流采出时间,“运行”表示按设定好的回流采出时间正常工作。

“2”键:位选按键,当仪表处于“设定”状态时,按下该键可改变闪烁位的位置,如一开始在SV最后一位闪烁,按下后闪烁位变到SV第三位,以此类推。

“3”键:置数键,当仪表处于“设定”状态时,按下该键可改变闪烁位的数值大小,如闪烁位是1,按下后变为2,在按下后变为3,以此类推,当大于9后归零。

“4”键:撤销键,当仪表处于“设定”状态时,按下该键可撤销先前更改的回流采出时间恢复到进入设定状态时的数值大小。

三、接线:

1、输入线接“220V AC”,不分正负极,即①和②接线柱(下排第三和第四个螺丝);

2、输出线接“+24V-”,不分正负极,即⑦和⑧接线柱(上排第六和第七个螺丝);

3、输入(接室内电源)和输出(接电磁阀)接线绝对不能接反搭错!
